Sparrenlaan 1 Hollandsche Rading

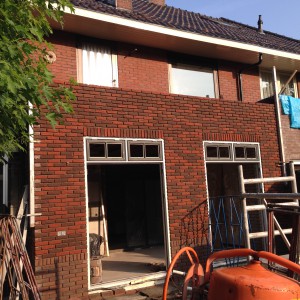

bob fotoNadat er voor de opdrachtgever eerder een interessante opdracht met volbracht was, kreeg Siemelink de opdracht voor een doorbraak van de keuken naar de woonkamer en een doorbraak van de woonkamer naar buiten. Verder wilde de opdrachtgever twee symmetrisch verdeelde openslaande deuren met een breedte van 1,7 m in de achtergevel. De opdrachtgever wilde op het kruispunt van deze doorbraken geen kolom. Nabij het kruispunt was er nog een aanzienlijke schoorsteenbelasting. Een extra randvoorwaarde was de breedte van de keukenwand, die 600 mm moest worden. Bij de eerste opzet bleek de in de woning stekende ligger boven een openslaande deur uit te komen, zodat we de indeling van de achtergevel hebben aangepast. We wilden de oplegkrachten zoveel mogelijk opleggen op buigstijve hoeklijnen op de muren, waardoor er snel belasting spreiding optreedt, zodat de grondspanningen beperkt blijven en de kolom geen hinderlijke belemmering vormt. Doordat de binnenmuur niet in een goede staat was, is hier toch een kolom toegepast. Om het bestaande dakvlak door te kunnen trekken was er niet veel constructie hoogte over voor de dakbalken onder de nieuwe uitbouw, maar dit paste net. Bij de doorbraak van de woonkamer naar buiten is er gekozen voor twee IPE liggers, die de binnen en de buitenmuur dragen, en die zonder machine’s zijn te monteren. Alle verbindingen zijn in de bouw afgelast, waardoor er meer flexibiliteit is bij de maattoleranties. Wel zijn daarvoor voldoende sterke stoppen nodig in de stoppenkast. In dwarsrichting verloopt het steunpunt de dakbalken iets, zodat de regenafvoer naar de regenpijp geleid wordt. Binnen 3 weken na het eerste contact met de opdrachtgever stond de nog onderstempelde gehele constructie.
